Дизайн и архитектура Duke's Forest

Duke's Forest — это сложное приложение, состоящее из трёх основных проектов и трёх подпроектов. На рисунке 62-1 показана архитектура трёх основных проектов, которые вы будете развёртывать: Duke’s Store, Duke’s Shipment и Duke’s Payment. В нём также показано, как Duke's Store использует проекты «Events» и «Entities».

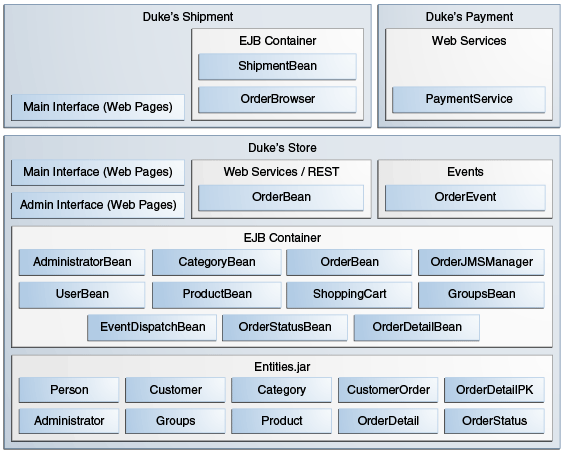

Рис. 62-1. Приложение Duke’s Forest

На этом рисунке показана архитектура основных проектов Duke's Forest и то, как они используют проекты Events и Entities.

В Duke’s Forest используются следующие функции платформы Java EE:

Сущности API персистентности Java
- Аннотации Bean Validation для валидации данных сущностей
- XML-аннотации API сериализации XML (JAXB)
Веб-сервисы
- Веб-сервис JAX-RS для оплаты с ограничениями безопасности
- Веб-сервис JAX-RS, основанный на EJB
Enterprise-бины
- Локальные сессионные бины
- Все Enterprise-бины упакованы в WAR
Контексты и инъецирование зависимостей (CDI)
- CDI-аннотации для компонентов JavaServer Faces
- Managed-бин CDI, используемый как корзина для покупок, с областью видимости диалога
- Квалификаторы
- События и обработчики событий
Сервлеты
- Сервлет для динамического представления изображений
JavaServer Faces, использующая Facelets для веб-интерфейса
- Шаблонизация
- Составные компоненты
- Загрузка файла
- Ресурсы, упакованные в JAR-файл, чтобы их можно было найти в classpath
Безопасность
- Ограничения безопасности Java EE для бизнес-методов административного интерфейса (Enterprise-бины)
- Ограничения безопасности для клиентов и администраторов (веб-компоненты)
- Единый вход (SSO) для распространения аутентифицированного идентификатора пользователя из Duke's Store в Duke's Shipment

Приложение Duke's Forest имеет два основных пользовательских интерфейса, оба упакованы в WAR-файл Duke's Store:

Основной интерфейс, для клиентов и гостей
Административный интерфейс, используемый для выполнения служебных операций, таких как добавление новых элементов в каталог

Приложение Duke's Shipment также имеет пользовательский интерфейс, доступный для администраторов.

На рисунке 62-2 показано, как взаимодействуют веб-приложения и веб-сервис.

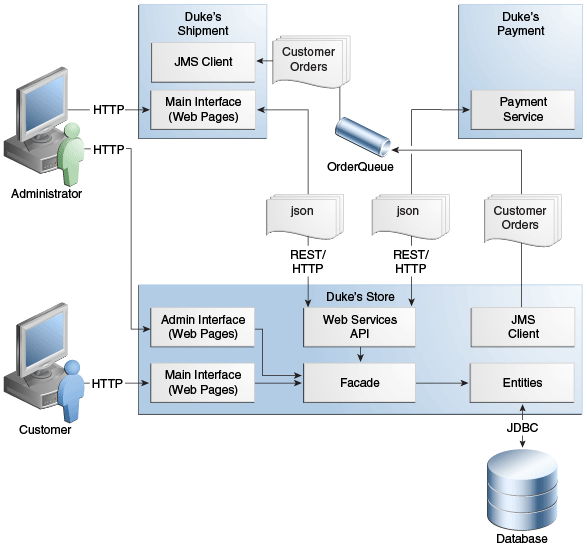

Рис. 62-2. Взаимодействие между компонентами Duke's Forest

На этом рисунке показано взаимодействие между проектами Duke's Store и Duke's Shipment (с использованием REST и HTTP), а также между проектами Duke's Store и Duke's Payment (с использованием REST и HTTP).

Как показано на рис. 62-2, клиент взаимодействует с основным интерфейсом Duke's Store, а администратор взаимодействует с интерфейсом администрирования. Оба интерфейса получают доступ к фасаду, состоящему из Managed-бинов и сессионных бинов без сохранения состояния, которые, в свою очередь, взаимодействуют с объектами, представляющими таблицы базы данных. Фасад также взаимодействует с API веб-сервисов, которые получают доступ к веб-сервису Duke's Payment. После подтверждения оплаты заказа Duke's Store отправляет заказ в очередь JMS. Администратор также взаимодействует с интерфейсом Duke's Shipment, к которому можно получить доступ либо непосредственно через Duke's Shipment, либо из интерфейса администрирования Duke's Store с помощью веб-сервиса. Когда администратор утверждает отправку заказа, Duke's Shipment получает заказ из очереди JMS.

Фундаментальными строительными блоками приложения являются проекты «Events» и «Entities», которые объединяются в Duke's Store и Duke's Shipment вместе с проектом Duke's Resources.

Проект Events

События являются одними из ключевых компонентов Duke 's Forest. Проект events, включённый во все три основных проекта, является наиболее простым проектом приложения. У него есть только один класс, OrderEvent, но этот класс отвечает за большинство сообщений между объектами в приложении.

Приложение может отправлять сообщения на основе событий в различные компоненты и реагировать на них в зависимости от квалификации события. Приложение поддерживает следующие квалификаторы:

@LoggedIn: для аутентифицированных пользователей
@New: когда компонент корзины покупок создаёт новый заказ
@Paid: когда заказ оплачен и готов к отправке

Следующий фрагмент кода из класса PaymentHandler в магазине Duke's Store показывает, как обрабатывается событие @Paid:

@Inject @Paid Event<OrderEvent> eventManager;

...
public void onNewOrder(@Observes @New OrderEvent event) {

    if (processPayment(event)) {
        orderBean.setOrderStatus(event.getOrderID(),
                String.valueOf(OrderBean.Status.PENDING_PAYMENT.getStatus()));
        logger.info("Payment Approved");
        eventManager.fire(event);
    } else {
        orderBean.setOrderStatus(event.getOrderID(),
                String.valueOf(OrderBean.Status.CANCELLED_PAYMENT.getStatus()));
        logger.info("Payment Denied");
    }
}

Чтобы облегчить пользователям добавление событий в проект или добавление в классы событий большего количества полей для нового клиента, этот компонент является отдельным проектом в приложении.

Проект entities

Проект entity — это проект Java Persistence API (JPA), используемый как Duke's Store, так и Duke's Shipment. Он генерируется из схемы базы данных, показанной на рис. 62-3, и также используется в качестве базы для сущностей, потребляемых и создаваемых веб-сервисами через JAXB. У каждого объекта есть правила валидации на основе бизнес-требований, которые определяются Bean Validation.

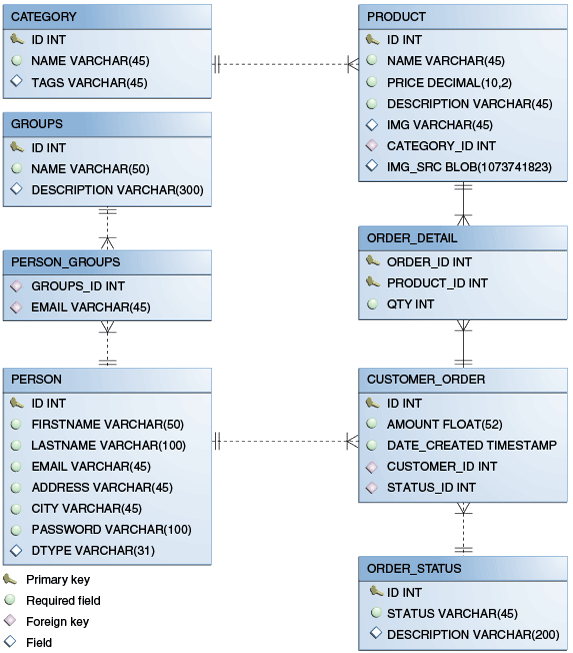

Рис. 62-3. Таблицы базы данных Duke's Forest и их взаимосвязи

На этом рисунке показаны таблицы базы данных в Duke's Forest и их взаимосвязи.

Схема базы данных содержит восемь таблиц:

PERSON имеет отношение "один ко многим" с PERSON_GROUPS и CUSTOMER_ORDER
GROUPS имеет отношение "один ко многим" с PERSON_GROUPS
PERSON_GROUPS имеет отношение "многие к одному" с PERSON и GROUPS (промежуточная таблица между этими двумя таблицами)
PRODUCT имеет отношение "многие к одному" с CATEGORY и отношение "один ко многим" с ORDER_DETAIL
CATEGORY имеет отношение "один ко многим" с PRODUCT
CUSTOMER_ORDER имеет отношение "один ко многим" с ORDER_DETAIL и отношение "многие к одному" с PERSON и ORDER_STATUS
ORDER_DETAIL имеет отношение "многие к одному" с PRODUCT и CUSTOMER_ORDER (промежуточная таблица между этими двумя таблицами)
ORDER_STATUS имеет отношение "один ко многим" с CUSTOMER_ORDER

Классы сущностей, которые соответствуют этим таблицам, следующие.

Person определяет атрибуты, общие для клиентов и администраторов. Этими атрибутами являются имя человека и контактная информация, включая улицу и адреса электронной почты. Адрес электронной почты имеет аннотацию Bean Validation, чтобы гарантировать, что представленные данные правильно сформированы. Сгенерированная таблица для сущности Person также имеет поле DTYPE, которое представляет столбец дискриминатора. Его значение идентифицирует дочерний класс (Customer или Administrator), к которому принадлежит человек.
Customer, дочерний для Person с определённым полем для объектов CustomerOrder.
Administrator, дочерний для Person с полями для привилегий администратора.
Groups, представляющая группу (USERS или ADMINS), к которой принадлежит пользователь.
Product, который определяет атрибуты для продуктов. Эти атрибуты включают имя, цену, описание, ассоциированное изображение и категорию.
Category, которая определяет атрибуты для категорий товаров. Эти атрибуты включают в себя имя и набор тегов.
CustomerOrder, который определяет атрибуты для заказов, размещаемых клиентами. Эти атрибуты включают сумму и дату, а также значения идентификатора для клиента и детали заказа.
OrderDetail, который определяет атрибуты для деталей заказа. Эти атрибуты включают значения количества и идентификатора для продукта и клиента.
OrderStatus, который определяет атрибут статуса для каждого заказа.

Проект dukes-payment

Проект dukes-payment — это веб-проект, содержащий простой веб-сервис оплаты. Поскольку это пример приложения, оно не получает никакой реальной кредитной информации или даже статуса клиента для подтверждения платежа. На данный момент единственное правило, наложенное платёжной системой, — это запрещать все заказы на сумму свыше 1000 долларов США. Это приложение иллюстрирует общий сценарий, когда сторонняя платёжная система используется для проверки кредитных карт или банковских платежей.

В проекте используются базовая аутентификация HTTP и JAAS (сервис аутентификации и авторизации Java) для аутентификации клиента в веб-сервисе JAX-RS. Сама реализация предоставляет простой метод processPayment, который получает OrderEvent для оценки и утверждения или отклонения оплаты заказа. Метод вызывается из процесса оформления покупки в Duke's Store.

Проект dukes-resources

Проект dukes-resources содержит несколько файлов, используемых как Duke's Store, так и Duke's Shipment, связанных в JAR-файл, размещённый в classpath. Ресурсы находятся в каталоге src/main/resources:

META-INF/resources/css: две таблицы стилей, default.css и jsfcrud.css
META-INF/resources/img: изображения, используемые в проектах
META-INF/resources/js: файл JavaScript util.js
META-INF/resources/util: составные компоненты, используемые в проектах
bundles/Bundle.properties: сообщения приложений на английском языке
bundles/Bundle_es.properties: сообщения приложений на испанском языке
ValidationMessages.properties: сообщения Bean Validation на английском языке
ValidationMessages_es.properties: сообщения Bean Validation на испанском языке

Проект Duke’s Store

Duke’s Store, веб-приложение, является основным приложением Duke's Forest. Оно отвечает за интерфейс основного магазина для клиентов, а также за интерфейс администрирования.

Основной интерфейс Duke's Store позволяет пользователю выполнять следующие задачи:

Просмотр каталога продукции
Регистрация в качестве нового клиента
Добавление товаров в корзину
Проверка
Просмотр статуса заказа

Интерфейс администрирования Duke's Store позволяет администраторам выполнять следующие задачи:

Обслуживание продукта (создание, редактирование, обновление, удаление)
Обслуживание категории (создание, редактирование, обновление, удаление)
Обслуживание клиентов (создание, редактирование, обновление, удаление)
Обслуживание групп (создание, редактирование, обновление, удаление)

В проекте также используются сессионные компоненты без сохранения состояния в качестве фасадов для взаимодействия с сущностями JPA, описанными в Проекте entities, и Managed-бины CDI в качестве контроллеров для взаимодействия со страницами Facelets. Таким образом, проект следует шаблону MVC (Model-View-Controller) и применяет тот же шаблон ко всем сущностям и страницам, как в следующем примере.

AbstractFacade — это абстрактный класс, который получает Type<T> и реализует общие операции (CRUD) для этого типа, где <T> — сущность JPA.
ProductBean — это сессионный компонент без сохранения состояния, который расширяет AbstractFacade, применяя Product как Type<T> и инъецирует PersistenceContext для EntityManager. Этот бин реализует все пользовательские методы, необходимые для взаимодействия с сущностью Product или для вызова пользовательского запроса.
ProductController — это Managed-бин CDI, который взаимодействует с необходимыми Enterprise-бинами и страницами Facelets для управления отображением данных.

ProductBean начинается следующим образом:

@Stateless
public class ProductBean extends AbstractFacade<Product> {
    private static final Logger logger =
        Logger.getLogger(ProductBean.class.getCanonicalName());

    @PersistenceContext(unitName="forestPU")
    private EntityManager em;

    @Override
    protected EntityManager getEntityManager() {
        return em;
    }
    ...

Enterprise-бины, используемые в Duke’s Store

Enterprise-бины, используемые в Duke's Store, обеспечивают бизнес-логику для приложения и находятся в пакете com.forest.ejb. Все сессионные компоненты без состояния.

AbstractFacade — это не Enterprise-бин, а абстрактный класс, который реализует общие операции для Type<T>, где <T> — сущность JPA.

Большинство других бинов расширяют AbstractFacade, инъецируют PersistenceContext и реализуют все необходимые пользовательские методы:

AdministratorBean
CategoryBean
EventDispatcherBean
GroupsBean
OrderBean
OrderDetailBean
OrderJMSManager
OrderStatusBean
ProductBean
ShoppingCart
UserBean

Класс ShoppingCart, хотя он находится в пакете ejb, является Managed-бином CDI с областью видимости диалога, что означает, что информация запроса будет сохраняться в нескольких запросах. Кроме того, ShoppingCart отвечает за запуск цепочки событий для заказов клиентов, которая вызывает RESTful веб-сервис в dukes-payment и публикует заказ в очереди JMS для подтверждения доставки, если оплата прошла успешно.

Файлы Facelets, используемые в основном интерфейсе Duke's Store

Как и в других примерах, в Duke's Store для отображения пользовательского интерфейса используются Facelets. Основной интерфейс использует большое количество страниц Facelets для отображения. Страницы сгруппированы в каталоги в зависимости от того, какой модуль они обрабатывают.

template.xhtml: файл шаблона, используемый как для основного, так и для административного интерфейсов. Сначала выполняется проверка браузера, чтобы убедиться, что браузер пользователя поддерживает HTML 5, что необходимо для Duke's Forest. Он разделяет экран на несколько областей и определяет страницу клиента для каждой области.
topbar.xhtml: страница для области входа в систему в верхней части экрана.
top.xhtml: страница для области заголовка.
left.xhtml: страница для левой боковой панели.
index.xhtml: страница для содержимого основного экрана.
login.xhtml: страница входа указана в web.xml. Основной интерфейс входа в систему представлен в topbar.xhtml, но эта страница появляется в случае ошибки входа.
Каталог admin: страницы, связанные с интерфейсом администрирования, описанным в Файлы Facelets, используемые в интерфейсе администрирования Duke's Store.
Каталог customer: страницы, связанные с клиентами (Create.xhtml, Edit.xhtml, List.xhtml, Profile.xhtml, View.xhtml).
Каталог order: страницы, связанные с заказами (Create.xhtml, List.xhtml, MyOrders.xhtml, View.xhtml).
Каталог orderDetail: всплывающая страница, позволяющая пользователям просматривать детали заказа (View_popup.xhtml).
Каталог product: страницы, связанные с продукцией (List.xhtml, ListCategory.xhtml, View.xhtml).

Файлы Facelets, используемые в интерфейсе администрирования Duke's Store

Страницы Facelets для интерфейса администрирования Duke's Store находятся в каталоге web/admin:

Каталог administrator: страницы, связанные с управлением администраторами (Create.xhtml, Edit.xhtml, List.xhtm`l, `View.xhtml)
Каталог category: страницы, связанные с управлением категориями товаров (Create.xhtml, Edit.xhtml, List.xhtml, View.xhtml)
Каталог customer: страницы, связанные с управлением клиентами (Create.xhtml, Edit.xhtml, List.xhtml, Profile.xhtml, View.xhtml)
Каталог groups: страницы, связанные с управлением группами (Create.xhtml, Edit.xhtml, List.xhtml, View.xhtml)
Каталог order: страницы, связанные с управлением заказами (Create.xhtml, Edit.xhtml, List.xhtml, View.xhtml)
Каталог orderDetail: всплывающая страница, позволяющая администратору просматривать детали заказа (View_popup.xhtml)
Каталог product: страницы, связанные с управлением продукцией (Confirm.xhtm`l, `Create.xhtml, Edit.xhtml, List.xhtml, View.xhtml)

Managed-бины, используемые в Duke’s Store

В Duke's Store используются следующие Managed-бины CDI, соответствующие Enterprise-бинам. Бины находятся в пакете com.forest.web:

AdministratorController
CategoryController
CustomerController
CustomerOrderController
GroupsController
OrderDetailController
OrderStatusController
ProductController
UserController

Вспомогательные классы, используемые в Duke’s Store

Managed-бины CDI в главном интерфейсе Duke's Store используют следующие вспомогательные классы, которые находятся в пакете com.forest.web.util:

AbstractPaginationHelper: абстрактный класс с методами, используемыми Managed-бинами
ImageServlet: класс сервлета, который извлекает содержимое изображения из базы данных и отображает его
JsfUtil: класс, используемый для операций JavaServer Faces, таких как сообщения очереди в объекте FacesContext
MD5Util: класс, используемый Managed-бином CustomerController для генерации зашифрованного пароля пользователя

Квалификаторы, используемые в Duke's Store

Duke's Store определяет следующие квалификаторы в пакете com.forest.qualifiers:

@LoggedIn: квалифицирует пользователя как вошедшего в систему
@New: квалифицирует заказ как новый
@Paid: квалифицирует заказ как оплаченный

Обработчики событий, используемые в Duke's Store

В Duke's Store определены обработчики событий, связанные с классом OrderEvent, упакованным в проекте events (см. Проект events). Обработчики событий находятся в пакете com.forest.handlers.

IOrderHandler: интерфейс IOrderHandler определяет метод onNewOrder, реализованный двумя классами-обработчиками.
PaymentHandler: компонент ShoppingCart запускает OrderEvent, квалифицированный как @New. Метод onNewOrder в PaymentHandler наблюдает за этими событиями и, когда он их перехватывает, обрабатывает платёж с помощью веб-сервиса Duke's Payment. После успешного ответа от веб-сервиса PaymentHandler снова запускает OrderEvent, на этот раз квалифицированный как @Paid.
DeliveryHandler: метод onNewOrder для DeliveryHandler наблюдает за объектами OrderEvent, квалифицированными как @Paid ( заказы оплачены и готовы к доставке) и изменяет статус заказа на PENDING_SHIPMENT. Когда администратор получает доступ к Duke's Shipment, он вызывает сервис заказов, RESTful веб-сервис, и запрашивает все заказы в базе данных, которые готовы к доставке.

Дескрипторы развёртывания, используемые в Duke's Store

В Duke's Store используются следующие дескрипторы развёртывания, расположенные в каталоге web/WEB-INF:

faces-config.xml: файл конфигурации JavaServer Faces
glassfish-web.xml: файл конфигурации, специфичный для сервера GlassFish
web.xml: файл конфигурации веб-приложения

Проект Duke’s Shipment

Duke's Shipment — это веб-приложение со страницей входа, главной страницей Facelets и некоторыми другими объектами. Это приложение, которое доступно только администраторам, получает заказы из очереди JMS и вызывает RESTful веб-сервис, предоставляемый Duke's Store, для обновления статуса заказа. На главной странице Duke's Shipment отображается список заказов, ожидающих отправки, и список отправленных заказов. Администратор может утверждать или отклонять заказы на доставку. В случае одобрения заказ доставляется и отображается под заголовком «Отправлено». В случае отклонения заказ исчезает со страницы, а в списке заказов клиента он отображается как отменённый.

В списке «Ожидание» также есть значок шестерёнки, который выполняет Ajax-вызов в службу заказов, чтобы обновить список без обновления страницы. Код выглядит так:

<h:commandLink>
    <h:graphicImage library="img" title="Check for new orders"
                    style="border:0px" name="refresh.png"/>
    <f:ajax execute="@form" render="@form" />
</h:commandLink>

Enterprise-бины, используемые в Duke’s Shipment

UserBean сессионный компонент без сохранения состояния, используемый в Duke's Shipment, обеспечивает бизнес-логику для приложения и находится в пакете com.forest.shipment.session.

Как и Duke's Store, в Duke’s Shipment используется класс AbstractFacade. Этот класс является не Enterprise-бином, а абстрактным классом, который реализует общие операции для Type<T>, где <T> — сущность JPA.

OrderBrowser сессионный компонент без сохранения состояния, расположенный в пакете com.forest.shipment.ejb, имеет один метод, который просматривает очередь JMS заказов, и другой, который использует сообщение заказа после того как администратор утверждает или отклоняет заказ на отправку.

Файлы Facelets, используемые в Duke's Shipment

В Duke's Shipment есть только одна страница, поэтому в ней больше файлов Facelets, чем в Duke's Store.

template.xhtml: файл шаблона, как и файл в Duke's Store, сначала выполняет проверку браузера, чтобы убедиться, что браузер пользователя поддерживает HTML 5, что требуется для Duke's Forest. Он делит экран на области и определяет страницу клиента для каждой области.
topbar.xhtml: страница для области входа в систему в верхней части экрана.
top.xhtml: страница для области заголовка.
index.xhtml: страница для начального содержимого основного экрана.
login.xhtml: страница входа указана в web.xml. Основной интерфейс входа в систему представлен в topbar.xhtml, но эта страница появляется в случае ошибки входа.
admin/index.xhtml: страница для содержимого основного экрана после аутентификации.

Managed-бины, используемые в Duke’s Shipment

Duke's Shipment использует следующие Managed-бины CDI в пакете com.forest.shipment:

web.ShippingBean: Managed-бин, действующий в качестве клиента для сервиса заказов
web.UserController: Managed-бин, соответствующий сессионному компоненту UserBean

Класс помощника, используемый в Duke’s Shipment

Managed-бины Duke's Shipment используют только один вспомогательный класс, который находится в пакете com.forest.shipment.web.util:

JsfUtil: класс, используемый для операций JavaServer Faces, таких как сообщения очереди в объекте FacesContext

Квалификатор, используемый в Duke’s Shipment

Duke's Shipment включает в себя квалификатор @LoggedIn, описанный в Квалификаторы, используемые в Duke's Store.

Дескрипторы развёртывания, используемые в Duke’s Shipment

Duke's Shipment использует следующие дескрипторы развёртывания:

faces-config.xml: файл конфигурации JavaServer Faces
glassfish-web.xml: файл конфигурации, специфичный для сервера GlassFish
web.xml: файл конфигурации веб-приложения
